天然饰面石材试验方法 肖氏硬度试验方法

GB/T 9966.5—2001

1  范围

     本标准规定了天然饰面石材肖氏硬度试验所用的设备及量具、试样、试验步骤、结果计算和试验报告。
     本标准适用于天然饰面石材的肖氏硬度试验。

2  试验原理

     D型硬度计试验原理为将规定形状的金刚石冲头从固定的高度ho自由下落到试样的表面上，用冲头回弹一定高度丙与玩的比值计算肖氏硬度值。

                                                                h
                                         HSD＝ K × ——
                                                                ho

式中： HSD—肖式硬度；
           K——肖氏硬度系数。

3  设备及量具

3.1  D型硬度计的主要技术参数见表l，其示值误差不大于±2.5。

                       表1

3.2  试验台：质量为4kg。
3.3  干燥箱：温度可控制在105℃±2℃范围内。

4  试样

4.1  试样的长度、宽度为100mm×lOOmm，厚度大于10mm。每组二块。
4.2  试样应能代表该品种的品质特征，如矿物组成、品粒分布状态等。
4.3  试样上下两面应平行、平整；试验面镜向光泽大于30。
4.4  试验面不得有坑窝、砂眼和裂纹等缺陷。

5  试验步骤

5.1  将试样置于105℃+2℃的干燥箱内干燥24h，放入干燥器中冷却至室温。
5.2  标定试样上测试点的位置，如图1所示。如选定的测试点处在式样的缝合线上，可将其偏移3mm至55mm。测试点距试样边缘的距离应大于10mm。
5.3  试验前用标准肖氏硬度块检查硬度计的示值误差。
5.4  将试样平放在试验台上，压紧力为200N左右。测试时操作鼓轮的转动速度约为1至2r/s，复位速度约为1至2r/s。
5.5  每个试样至少测试九个点，测量值准确到1。

6  结果计算

     以每组试样肖氏硬度的算术平均值作为该组试样的肖氏硬度。

7  试验报告

     试验报告应包含以下内容：
7.l  该组试样肖氏硬度的平均值和标准偏差。
7.2  试样名称、品种、编号及数量。

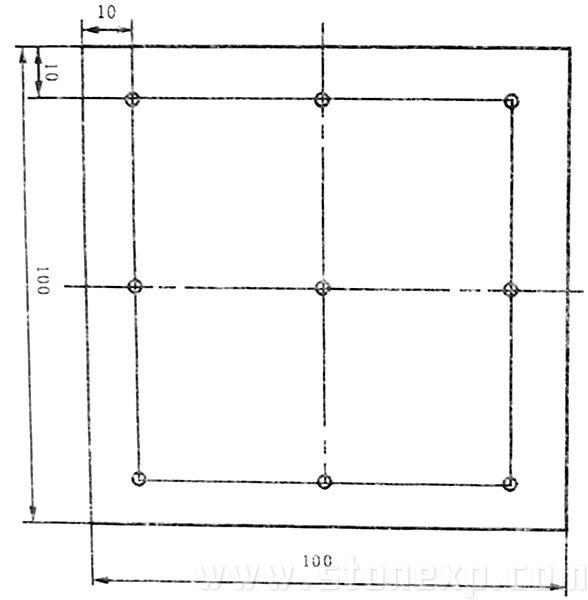

图1  试样上测试点位置
