发布时间:2011-11-16

北京火车站、中国美术馆、北京国际饭店、外交部大楼、2008北京奥运会国家主体育场、西气东输、南水北调、长江三峡库区环境保护&hellihelli这些众人耳熟能详的国家重点建设工程项目,都出自一家设计院之手,它就是中国建筑设计研究院(CAG)。作为有着近60年悠久历史的资深设计院,在涌动而来的三维设计浪潮面前,中国建筑设计研究院并不是最早拥抱这一浪潮的吃螃蟹者,但它却摸索出了一种渐进式的BIM推进路径,并正在酝酿一场扩及全院的BIM变革。

就在6月份,由中国建筑设计研究院崔恺建筑设计工作室主创的敦煌莫高窟游客中心项目获得了业内极高的评价,这个曲线优美、飘然卧于西部沙漠之中的大胆创意,赢得了由中国勘察设计协会和欧特克共同主办的“创新杯&rdquoIM设计大赛的最佳BIM建筑设计奖的一等奖。某种程度上说,Autodesk Revit在施工图设计尤其是三维建模方面的优势,给了项目建筑师更多施展的空间,但由于当时使用版本较低,在游客中心项目中还没有将BIM的优势完全挖掘出来。在新版本增强较多功能后,中国建筑设计研究院又将徐州建筑职业技术学院的新图书馆列入了新的BIM试点名单,并将专业协同设计作为了突破的重点。
&ldquoIM在中国建筑设计研究院才刚刚开始,院里高度重视基于BIM的Revit软件的推广,也着力推动更多的专业协同,相信BIM在中国建筑设计研究院将会有一个加速度的蓬勃发展。”中国建筑设计研究院崔恺建筑设计工作室建筑师吴斌说。
曲线之美,添彩敦煌宝地
曲线之美,添彩敦煌宝地
BIM是一种抽象的建筑设计理念,涉及的软件工具也较为庞杂,但当它成为建筑师最得心应手的“神笔”时,它可以幻变出令人惊叹的具象之美。敦煌莫高窟游客中心无疑是最为典型的例证之一。

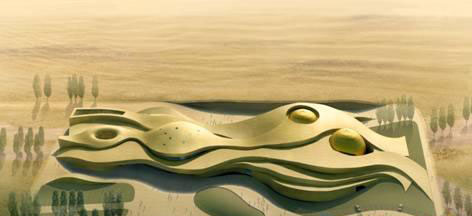

被誉为“东方艺术宝库”的敦煌莫高窟,每年吸引着世界各地的人们前来参观,但游客数量的急剧增加,对洞窟壁画和保护区的环境造成了一定的破坏。当地政府决定在莫高窟景区之外,建设一个游客中心,实现对于游客的分流,以减少对景区的破坏程度。游客中心的主要功能包括游客接待大厅、多媒体展示、数字影院、球幕影院、办公用房、邮局、银行、餐厅、购物区、厨房和其它设备用房等,总建筑面积约11000平方米。
崔愷工作室是通过方案竞赛获得了这个特殊项目的。在设计之初,创意首先成为了成败的关键。吴斌曾专门前往预定的建筑地点考察,用地处在绿洲和戈壁交接处,视野开阔。茫茫戈壁、漫漫黄沙、莫高窟的独特“飞天”形象以及“卷云”的奇妙曲线,给了建筑师一个更为大胆的灵感。“我们希望这个建筑从大地中生长出来的,像风吹过沙丘一样婉转起伏,又如同莫高窟壁画中飞天飘逸的彩带,整个建筑充满强烈的流动感。”吴斌说。
正是借着这样的灵感,一个颇具曲线之美的建筑创意最终被呈现在纸面上,若干条自由曲面的形体相互交错,婉转起伏,巨大的尺度和体量将沙漠地景的特征表达得淋漓尽致。当时投标竞赛的一位资深评委曾评价说:“对于这个项目来讲,这个建筑放在别的地方不合适,别的建筑放在这里也不合适,它如同是在这片土地上生长出来的,是一个充分表达当地气候、风土、文化的建筑。”
但是,要真正将创意变成精确的施工图时,变换的曲线、流动的空间实际上带来了一个非常大的设计挑战&mdashmdash;依靠传统的二维设计工具,很难完成如此复杂的曲线建模设计。中国建筑设计研究院决定将游客中心项目作为BIM的试点项目,而试点的核心就是施工图尤其是曲线建模方面的三维设计。
在经过几番比较之后,中国建筑设计研究院决定采用Autodesk Revit 软件,并请欧特克公司进行了专门的培训,同时还与欧特克中国研究院(ACRD)进行了深入的技术交流。
“该项目的外部形态是扭曲和起伏的,如此的异形用传统方式是非常难描述的,而Revit却能非常优秀的完成曲线建模的工作。我们主要是把复杂的屋面形态进行分组,分解成若干部分相对简单的工作组,每一部分根据建筑的构件进行划分,比如说屋面板、边梁、主次梁、柱子、墙体,最后再把模型组合在一起。”吴斌表示,“Autodesk Revit Architecture的可视化三维建模是它的优势所在,我们可以在任意位置切开模型,生成平面图、剖面图。而在二维的状态下,不可能在每一个地方都能画出来,我们必须依赖用三维的模型进行切割。更重要的是,这个三维模型可以提供给施工单位,他们可以非常直观的观看建筑的每个部分,能准确理解内部空间关系,为精确施工提供很大的帮助。”
BIM的另一个优势在于从三维模型转化为二维图纸,尤其能够处理其中的关联变动。吴斌表示:“对于施工图设计来讲,三维模型可以关联所有的平、立、剖图纸,能避免传统设计中可能出现的漏改忘改的现象,大大提高出图效率,这是Revit作为三维设计软件的优势。”
最终,莫高窟游客中心的施工图被精确的设计出来,并获得了客户的高度认可。
    协同之变,续推BIM革新
协同之变,续推BIM革新
